開關電源模塊都有哪些作用?
作者: 廣州能達電源技術有限公司 發布時間:2019-09-07 15:10:12點擊率:

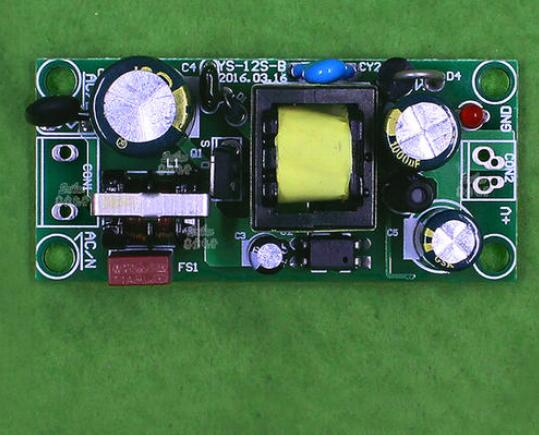

輸出工作電壓調整
對有TRIM或ADJ輸出腳位的模塊電源商品,可根據電阻器或電阻器對輸出工作電壓開展一定范圍之內的調整,通常調整范疇為±10%。
對TRIM輸出腳位,將電阻器的管理中心與TRIM相接,在全部+S、-S管腳的模塊中,別的兩邊各自接+S、-S。
沒有+S、-S時,將兩邊各自收到相對主路的輸出正負(+S接+Vin,-S接-Vin),隨后調整電阻器就能。電阻器的電阻通常采用5~10kΩ比較適合。
對ADJ輸出腳位,分成鍵入邊調整與輸出邊節。輸出邊調整與TRIM腳位的調整方法相同。鍵入邊調整只有上漲輸出工作電壓,這時將電阻器的在其中一邊與管理中心相連,另一頭接鍵入web端地。
鍵入維護電源電路
通常模塊電源商品常有內嵌濾波器,能考慮通常電源運用的規定。假如必須更高規定的電氣系統,應提升鍵入過濾互聯網。能夠選用LC或π型互聯網,但應留意盡可能挑選較小的電感器和很大的電容器。
為了避免鍵入電源瞬態髙壓毀壞模塊電源,提議客戶在鍵入端接瞬態消化吸收二級管并相互配合保險管應用,以保證模塊在安全性的鍵入工作電壓范圍內。
以便減少共模噪音,能夠提升Y(Cy)電容器,通常挑選幾nf高頻率電容器。R為保險管,D1為維護二級管,D2為瞬態消化吸收二級管(P6KE系列產品)。
遙控器開/關電源電路
模塊電源的遙控開關實際操作,是根據REM端開展的。通常操縱方法有二種:
(1)REM與-VIN(參照地)相接,遙控器關閉,規定VREF<0.4V。REM傾斜或與+VIN相接,模塊工作中,規定VREM>1V。
(2)REM與VIN相接,遙控器關閉,規定VREM<0.4V。REM與+VIN相接,模塊工作中,規定VREM>1V。REM傾斜,遙控器關閉,即說白了“傾斜關閉”(-R)。
