從兩方面來分析電源模塊常見的故障與解決方法

作者: 廣州能達電源技術有限公司 發布時間:2020-04-21 14:50:54點擊率:

電源模塊的作用有哪些大家知道嗎?其作用有微控制器、集成電路、數字信號處理器、模擬電路和其他數字或模擬負載的供電。那么,模塊電源比較常見的故障會有哪些呢?可以分成兩類:一種是參數異常,另一種是異常的使用。

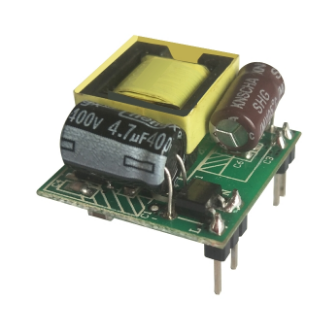

電源模塊

一、輸入電壓過高

例如,輸出暫停或卸載;輸出負載太輕,低于額定負載的10%;輸入電壓偏高或干擾電壓。


解決辦法:

1.輸出負載可以調整,輸入電壓范圍也可以調整。


2.為確保輸出端不低于額定負載的10%,如果實際電路運行中出現空載現象,則在輸出端連接10%的額定負載。


3.若要更換合理的輸入電壓范圍,當有干擾電壓時,應在輸入端和穩壓管上考慮電視管或穩壓器。

電源模塊

二、輸出電壓太低

輸入電壓低或功率不足;輸出線路太長或太細,造成太大的線損;反反向二極管在輸入端的電壓降太大;輸入濾波器電感太大。


解決辦法:

1.它可以通過調整電源或更換相應的外圍電路來改進。


2.調整電壓或開關到更大的電源輸入電源;調整接線,增加導線的橫截面面積或縮短導線的長度,減小內阻。


3.用小的開關壓降代替二極管;減小濾波器電感或電感的內阻。

電源模塊

三、輸出噪聲過大

功率模塊與主電路噪聲敏感元件太近;主電路噪聲敏感元件的功率輸入端與去耦電容沒有連接;多通道系統中單輸出功率模塊之間存在差頻干擾;地線處理不合理。


解決辦法:

1.它可以通過將模塊與噪聲裝置隔離或在主電路中使用解耦電容來改進。


2.電源模塊與主電路噪聲敏感元件或模塊盡可能遠離主電路噪聲敏感元件。


3.主電路噪聲敏感元件(如A≤D、D≤AN或單片機等)的電源輸入端與0.1μF解耦電容相連。


4.采用一個多輸出電源模塊代替多個單通道輸出模塊消除差頻干擾。采用遠點接地,減小地線環面積。
